Umlenkeinheiten für Doppelrefraktoren

Die Umlenkeinheiten sind komplett mit dielektrischen Spiegeln realisiert. Der erste Spiegel ist ein dielektrischer 2" Spiegel von GSO, die beiden nachfolgenden Spiegel sind dielektrische T2 Maxbright Spiegel von Baader. Die beiden 2" Spiegel sind von aussen justierbar, sodass eine Anpassung der Strahlengänge auch bei Vergrösserungen über 250x sehr feinfühlig und schnell möglich ist.

Die Okularaufnahmen sind mit Ringklemmung und in 1,25" ausgeführt. Alle 1,25" Okulare werden gut ausgeleuchtet. Durch einfaches Abschrauben der 1,25" Okularaufnahmen hat man auch die Möglichkeit, 2" Okulare direkt an die Umlenkeinheiten anzuschrauben. Dabei werden 2" Okulare bis 32mm Brennweite noch gut von den Spiegeln der Umlenkeinheiten ausgeleuchtet.

Durch die 3fache Umlenkung entspricht die Bildorientierung der eines Refraktors mit Zenitspiegel, also aufrecht und seitenverkehrt. Die Strahlenbündel treffen bei dieser Anordnung auf allen Spiegeln mit einem Einfallswinkel von 45° auf, sodass Lichtverluste durch zu grosse Einfallswinkel vermieden werden und die Spiegel in der Position eingesetzt werden, für die Sie konstruiert wurden. Dadurch und durch die dielektrische Verspiegelung aller Spiegel beträgt der Lichtverlust pro Seite maximal 2%, d.h. 98% des einfallenden Lichtes gelangen zum Auge.

Der Augenabstand ist nach dem Lösen einer Halteschraube sehr leicht und stufenlos ab etwa 62mm einstellbar. Ein noch geringerer Augenabstand kann durch das Bearbeiten der Kanten der oberen Spiegelgehäuse realisiert werden.

Der reine Materialwert der Umlenkeinheiten, ohne den Zusammenbau und ohne die Konstruktion zur schnellen Anpassung der Strahlengänge, liegt bei 1150€. Die Umlenkeinheiten können an 2" Teleskopanschlüssen eingesetzt werden.

Die beiden Umlenkeinheiten sind verkauft.

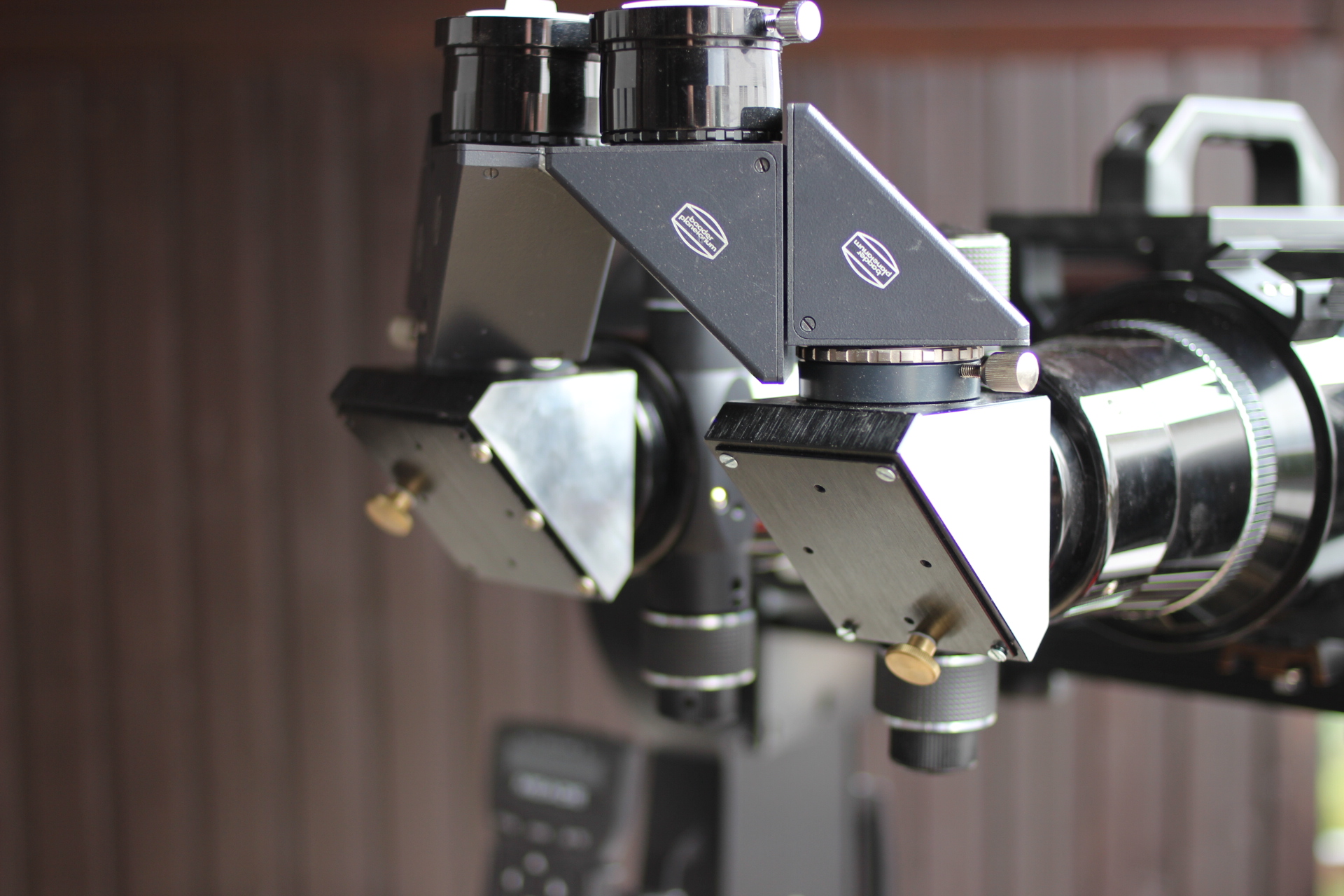

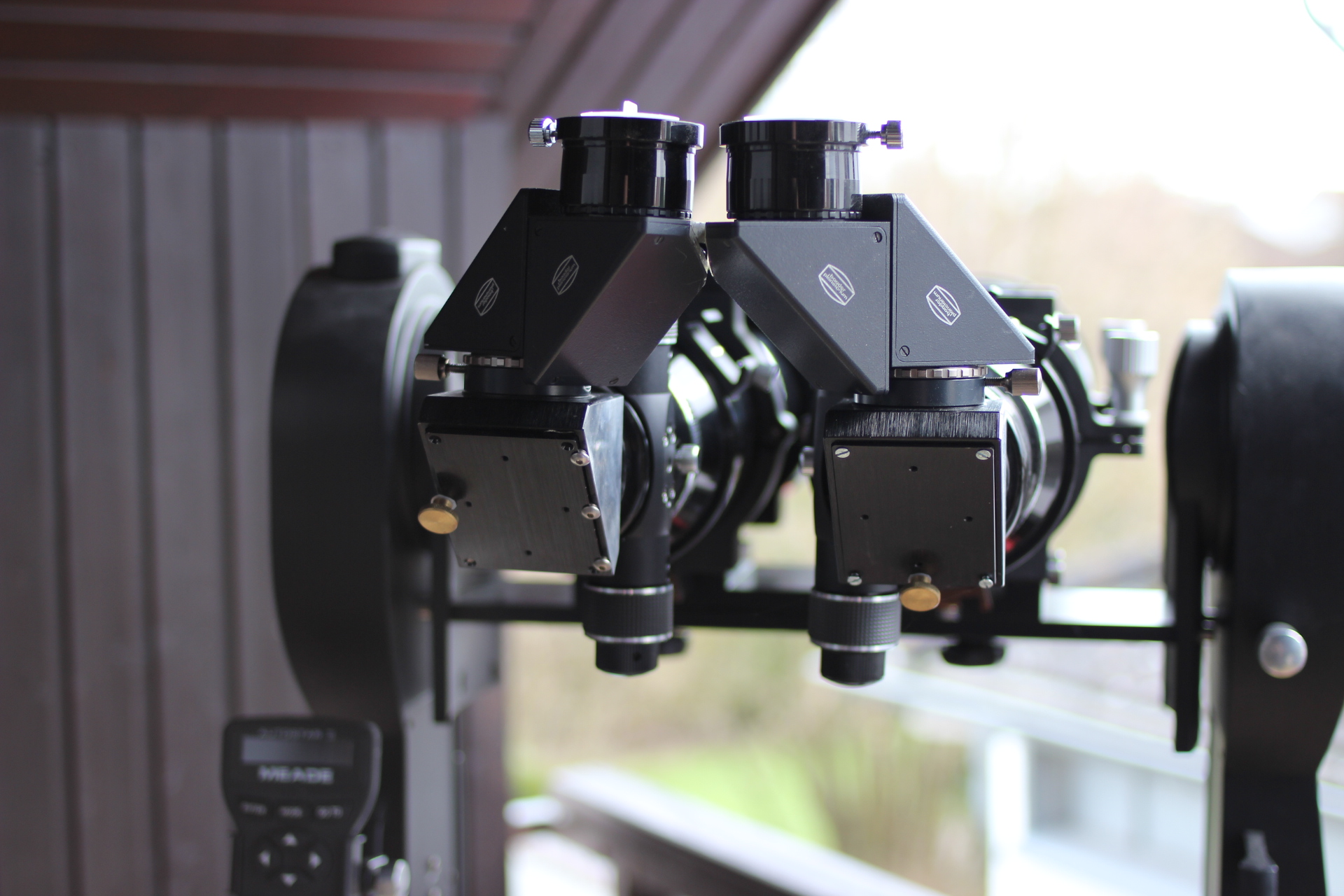

Bino-Umlenkeinheiten Bild 1 Bino-Umlenkeinheiten Bild 2

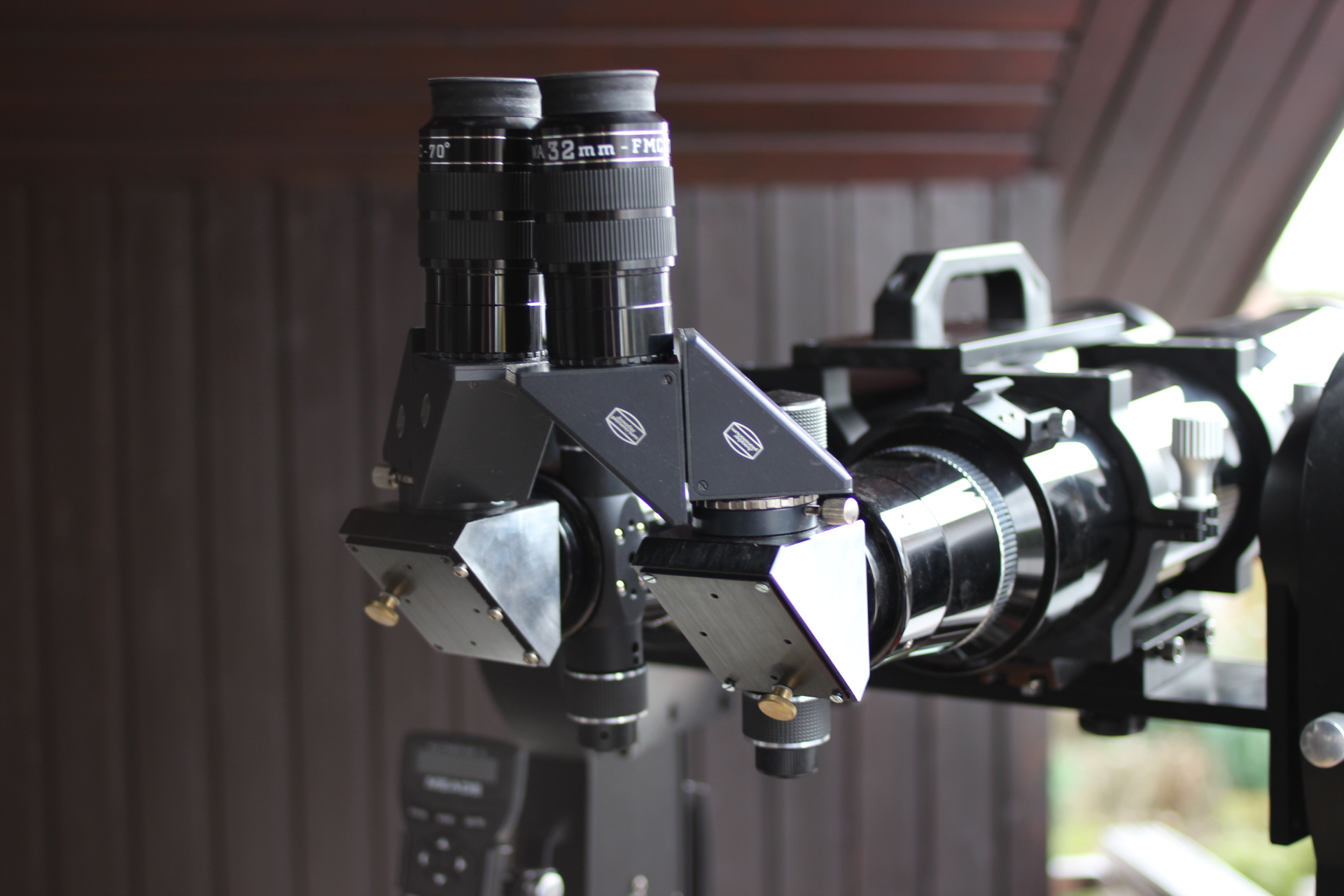

Bino-Umlenkeinheiten Bild 3
